4步制作Excel可视化动态图表，老板看了都点赞

上次分享的简单动态图表，是通过【选项按钮】控件制作的，今天我们再分享一个简单的动态图表，通过【组合框】控件指定条件实现动态图表效果，需要的小伙伴快收藏备用。

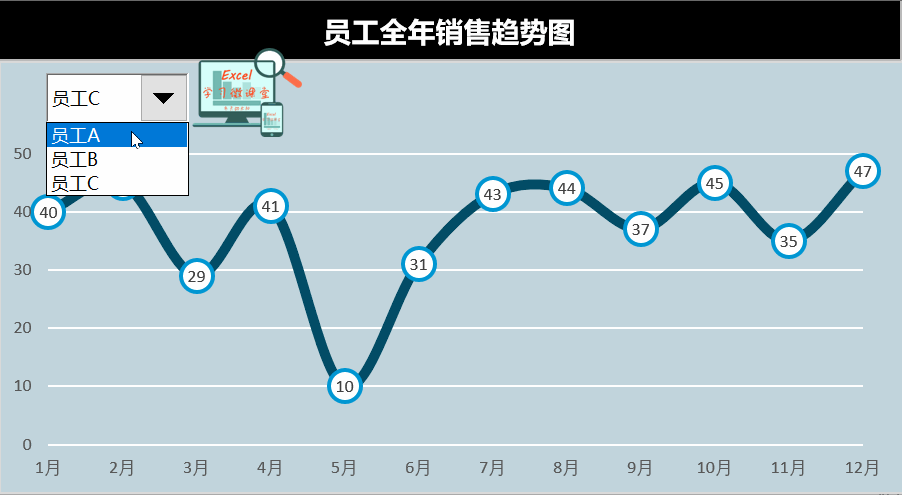

一、效果图

一、动态图表的构成

从上面的动态图表中可以看出，图表有3个区域

标题区：使用矩形形状配上合适的颜色构成

控件区：由组合框构成，作用是选择图表数据区域

图表区：对数据区域进行可视化呈现

二、操作步骤第1步：设置控件区，准备动态数据源。

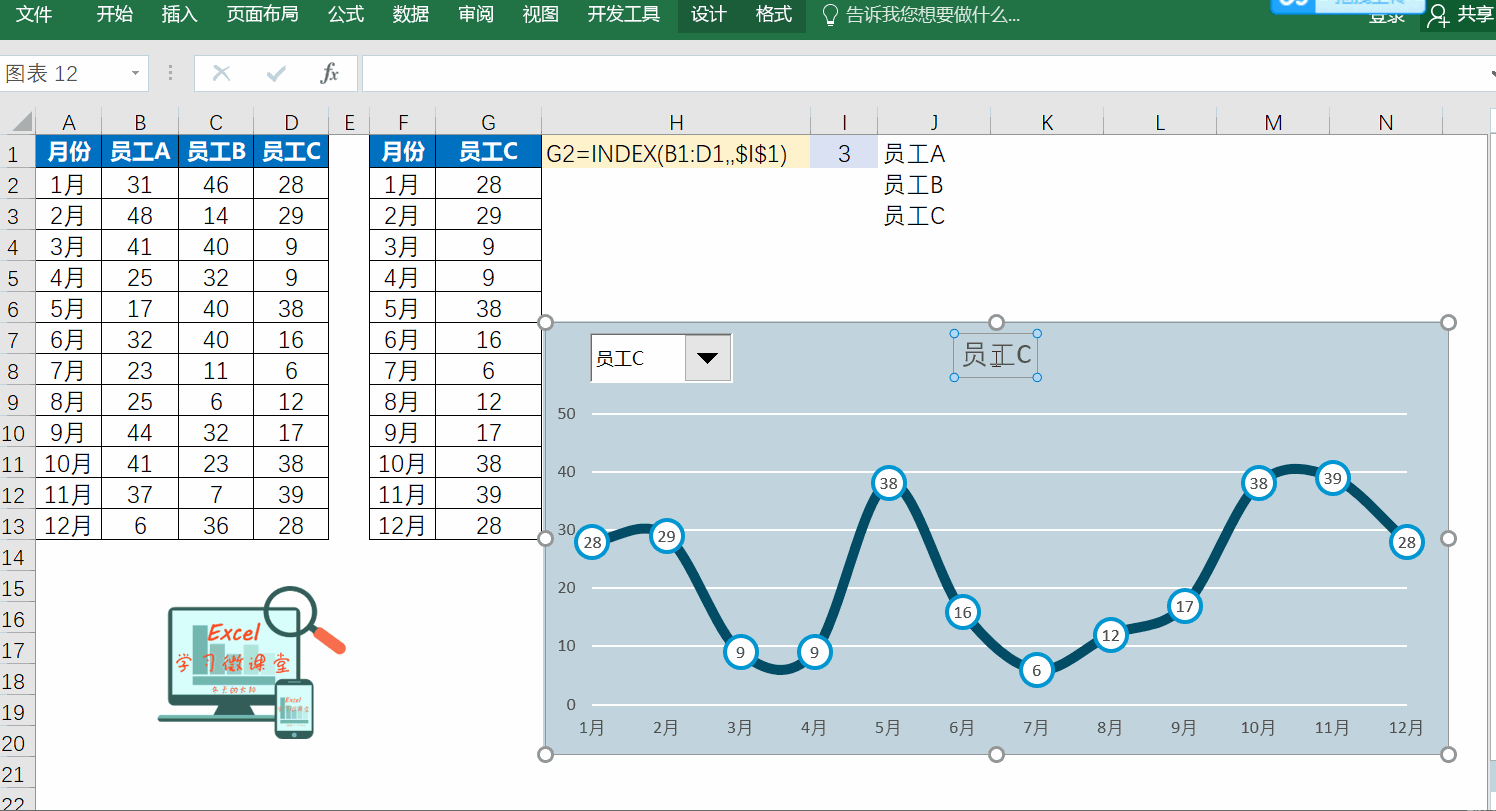

如下图所示，A1:D13是原始数据（用RANDBETWEEN设置为5-50之间的随机数），F1:G13是根据I1单元格指定条件的动态数据源，而I1单元格是根据【组合框】控件指定条件的不同而变化的。

① 准备动态数据源：在G1单元格输入公式=INDEX(B1:D1,,$I$1)，并将公式往下填充至G13单元格。

公式解析：返回单元格区域B1:D1中$I$1指定第几列的数据，当$I$1为1时，指定为B1:D1区域的第1列数据【员工A】。公式中B1:D1要用相对引用，而$I$1一定要绝对引用。

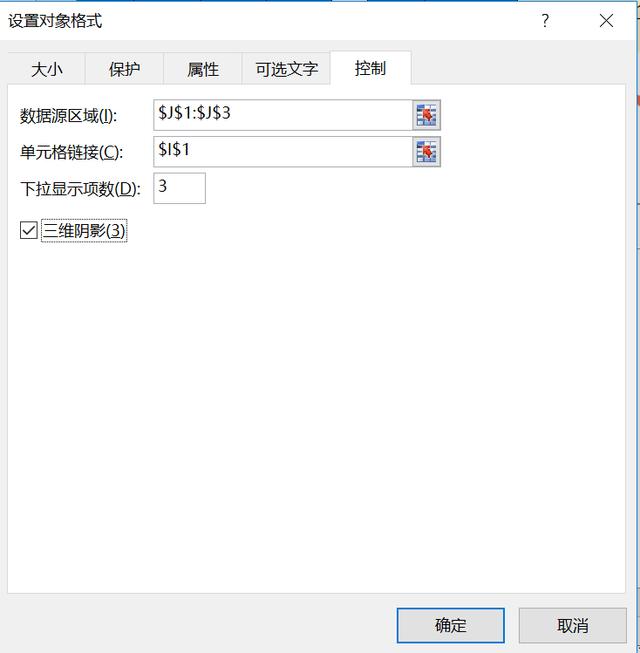

② 设置控件：点【开发工具】→【插入】→【表单控件】→【组合框】→选择【组合框】→右键【设置控件格式】→【数据源区域】选择$J$1:$J$3→单元格链接选择$I$1单元格→下拉选择项数为3→为了让【组合框】更有立体感可以勾选【三维阴影】，这样$I$1单元格就会根据组合框指定的条件不同而变化。

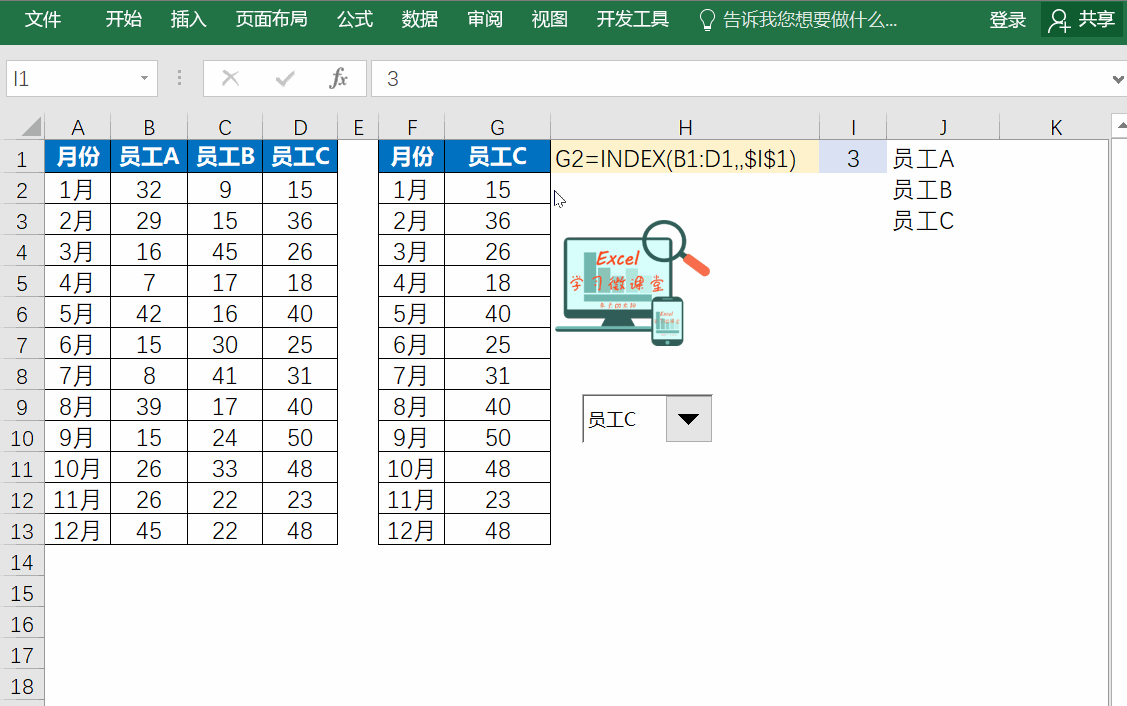

操作动图如下：

第2步：插入折线图

选择F1:G13数据区域→【插入】→【二维折线图】→【带数据标记的折线图】→选择【组合框】控件→右键【叠放层次】→选择【置于顶层】→将【组合框】拖放到折线图中的合适位置。

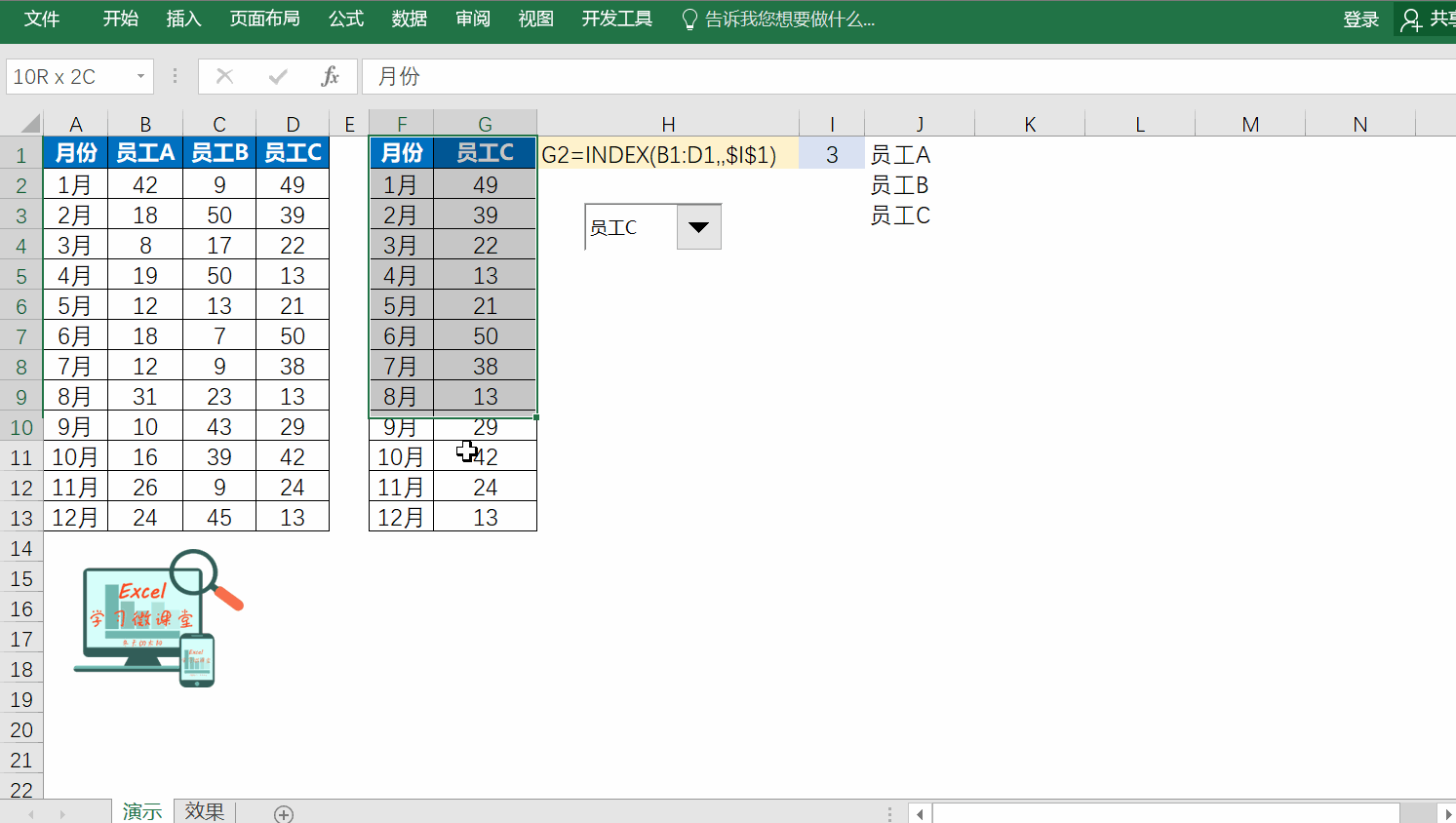

操作动图如下：

第3步：美化图表

① 选中折线→右键【添加数据标签】

② 选中横坐标→右键【设置坐标轴格式】→点选【坐标轴位置】为【在刻度线上】

③ 选择图表区域→设置图表区域为【浅蓝色填充】

④ 选择网格线→设置风格线为【白色】

⑤ 选择折线→设置折线为【深蓝色，5磅】→设置标记为【大小16的内置圆形】，【白色填充，2磅蓝色边框】

⑥ 选择数据标签→设置标签位置为【居中】

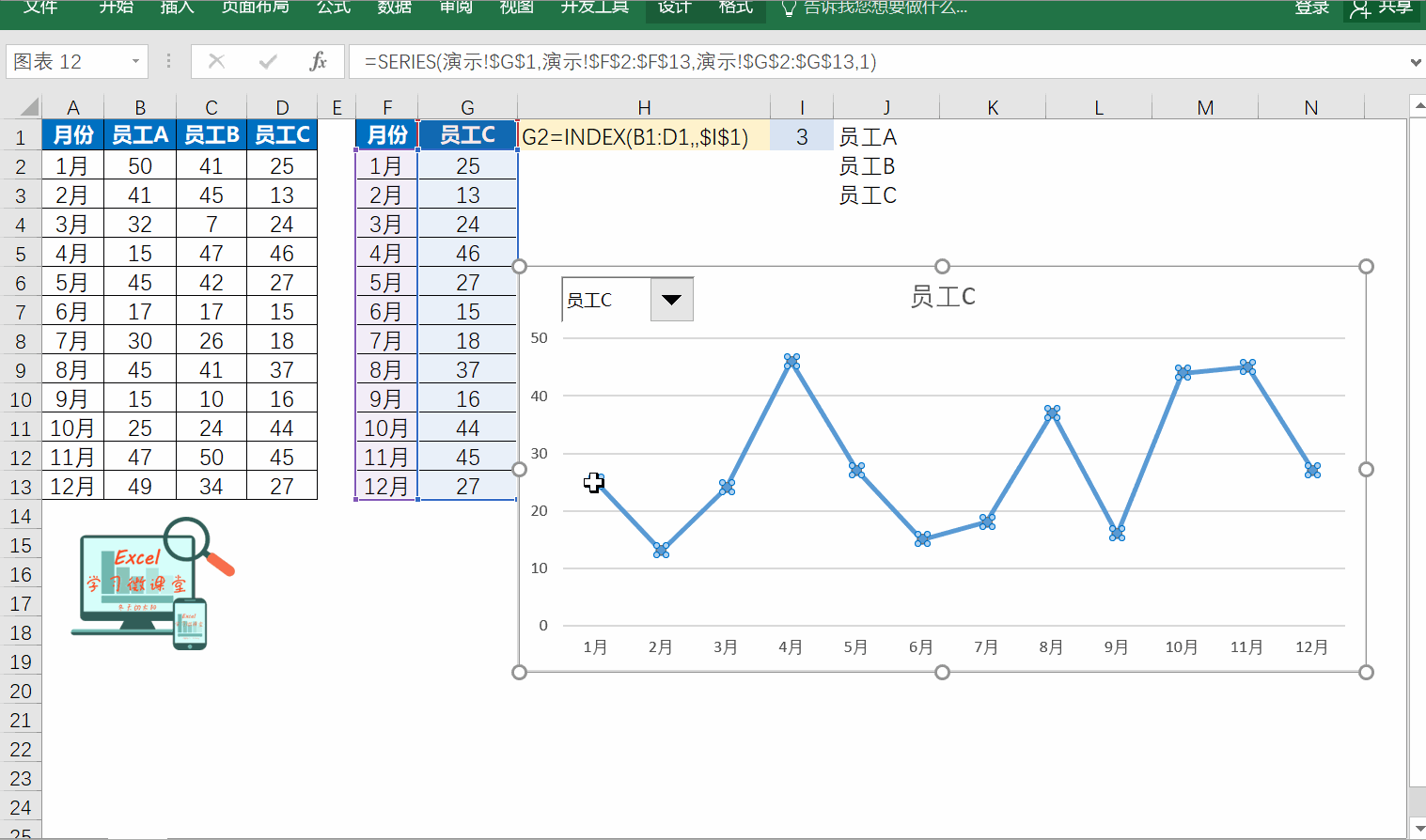

操作动图如下：

第4步：美化标题

删除原标题→调整图表大小→插入文本框→填充深蓝色→输入标题名称【员工全年销售趋势图】→修改字体字号，为了方便图表移动，可将图表、组合框控件和标题组合。

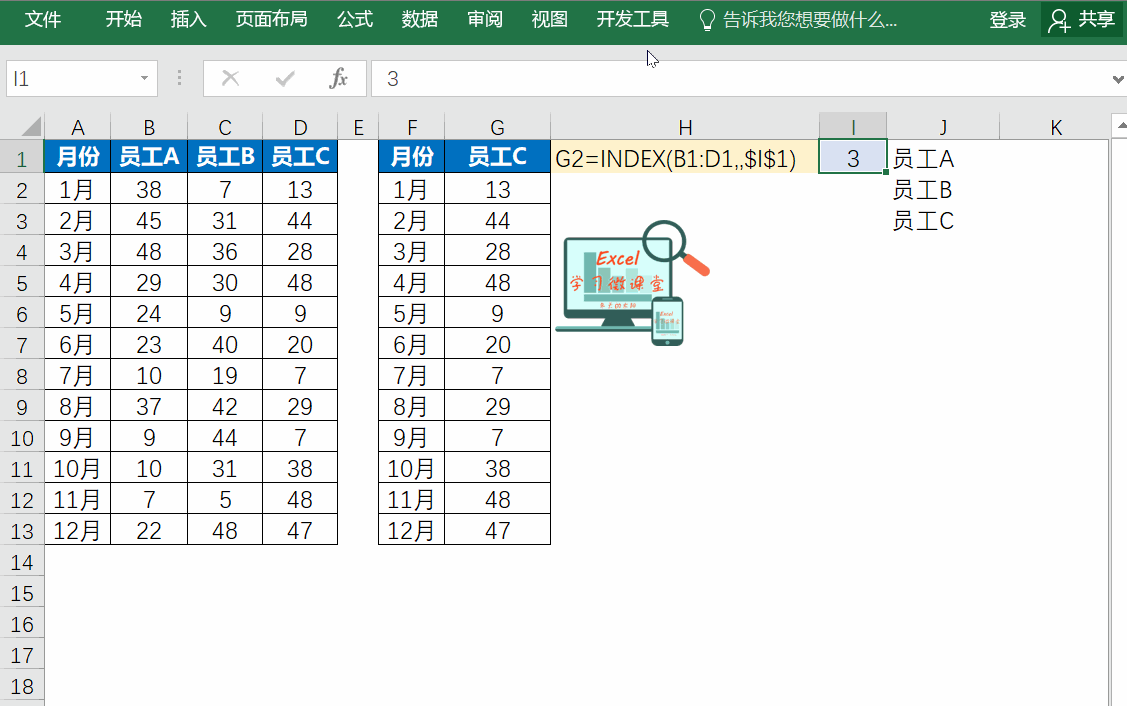

操作动图如下：

感谢各位小伙伴的关注和支持，今天的动态图表你学会了吗？欢迎大家留言讨论，坚持原创不易，如果觉得好的话，欢迎点赞、评论、转发、打赏！更多的EXCEL技能，请关注 “EXCEL学习微课堂”。需要今天分享的【动态图表】原文件的，可评论转发后私信联系我！
