跟我一起看1200手册之如何使用交叉引用

在S7-1200中的交叉引用列表提供了项目对象（如用户程序中操作数和变量的使用概况），可以看到哪些对象是相互依赖以及各对象所在的位置。

一、交叉引用的使用方法：

1、在项目视图中选中项目树中的PLC，点击工具栏的中交叉引用，就可以打开交叉引用列表

在上图中

对象列：显示的是使用的下级对象或被下级对象使用的对象名称。

引用位置：显示对象的每个使用位置，如程序段。

作为列：用于显示对象的附加信息。

访问列：显示访问类型，对操作数的访问时写入、只读等。

地址列：显示操作数的地址，类型列显示有关创建对象所使用类型和语言信息。

路径列：显示对象在项目树中的路径，

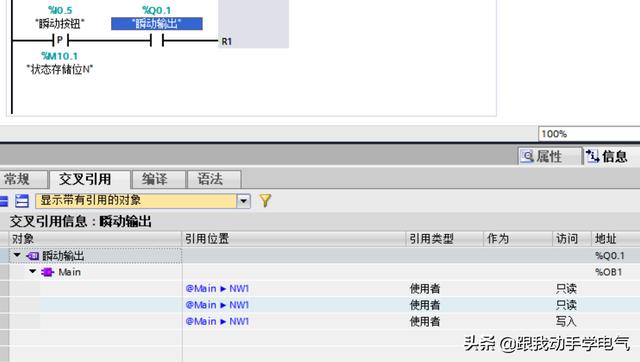

2、对一个变量进行查看交叉引用信息

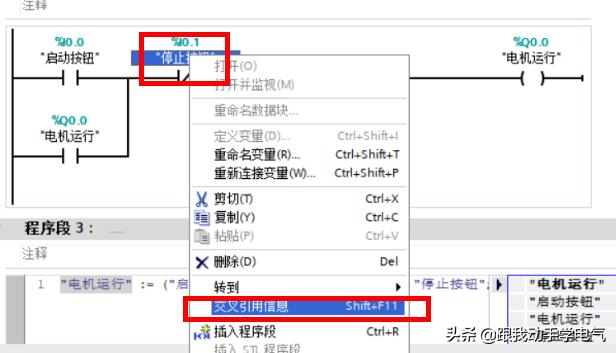

可以通过选中要查看的变量，右键点击，选择交叉引用信息。

二、交叉引用列表有以下优点：

1、创建和更改程序时，可清晰掌控所用设备和对象（如，块、操作数和变量）对象的概览信息。

2、可以看到该对象是使用其它对象，或使用该对象本身。

3、可使用特定的条件，对显示的交叉引用信息进行过滤。为此，可对源对象和参考对象使用既定的过滤器。

此外，还可创建用户自定义的过滤器，快速查找相关的引用信息。

4、通过交叉引用，可直接跳转到所选对象的参考位置处。

5、在程序测试或故障排除过程中，系统将显示以下信息：

（1）执行操作数运算的块和命令。

（2）用的变量以及应用方式和位置。

（3）哪个块被其它哪个块调用。

（4）下一级和上一级结构的交叉引用信息。

6、交叉引用作为项目文档的一部分，全面概览了使用的所有操作数、存储区、块、变量、画面等。

三、项目升级后恢复交叉引用

将项目升级到 TIA Portal 较高版本后，可重新创建升级项目相关的交叉引用信息。

升级过程结束时，系统将自动执行该操作。此后，打开当前项目时，将再次显示交叉引用信息。

如果交叉引用信息不一致或不完整，则系统进行提示。打开交叉引用列表时，将显示一个带有指向更多信息的链接的文本框。此时，可手动重新组织交叉引用信息。

重新创建交叉引用信息

要创建新的交叉引用，请执行以下步骤：

1、要恢复交叉引用信息，请单击所显示消息中的链接。

此外，也可通过“选项 -> 设置 -> 常规 -> 交叉引用”(Options > Settings > General > Cross-references) 调用并执行该命令。

在“交叉引用”(Cross-references) 下方，TIA Portal 的设置随即打开。

2、单击显示的按钮“重新创建交叉引用信息”(Recreate the cross-reference information)，启动该过程。

3、完成恢复后，单击检查窗口中的消息，可查看恢复操作是否成功。

如果该过程执行成功，则将显示一条消息，需单击“确认”(OK) 进行确认。

如果该过程执行失败，则将显示一条错误消息。

4、在交叉引用列表中，单击“升级”(Update) 按钮，可再次关闭所显示的文本框。
