零件图：圆弧连接（叉架类）

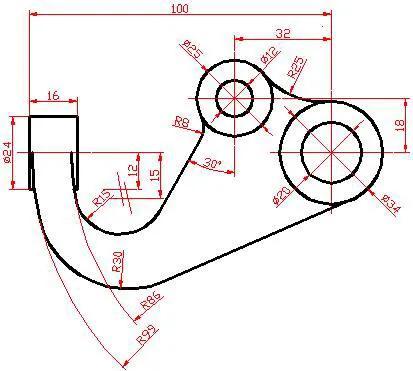

已知零件图

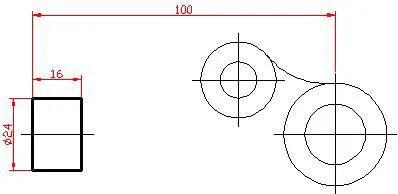

绘制如图位置两个同心圆

绘制其连接圆弧

绘制左端圆柱矩形投影

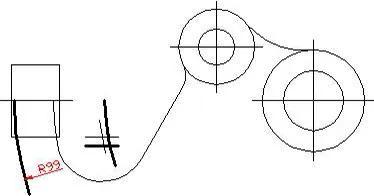

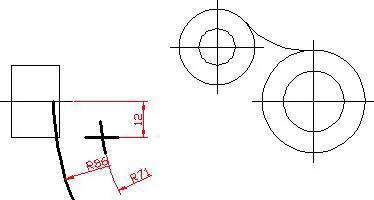

绘制内部圆弧、确定连接圆弧圆心

绘制连接圆

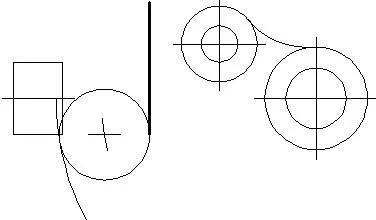

绘制该圆铅锤切线

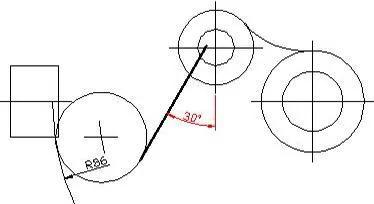

顺时针旋转30度至如图位置

修改圆弧、连接圆弧和切线，使它们呈现光滑连接起来

绘制外圆弧、确定连接圆弧圆心

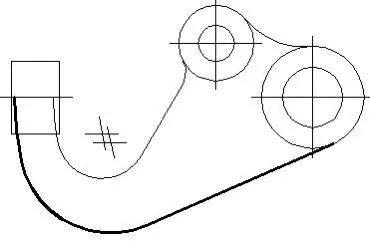

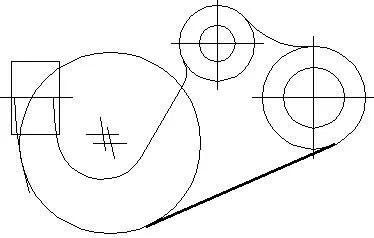

绘制连接圆弧，并绘制公切线如图

修剪如图状态（光滑连接起来）

整理图形，标注尺寸
