图表 | 层层过滤的漏斗图是真的美观好用

今天我们要说的就是漏斗图，如其名，一般用于展示一项活动或者事情，经过层层过滤的情况，比如我们要演示的就是购物的过滤情况，从浏览商品到完成交易。今天我们来看一下！

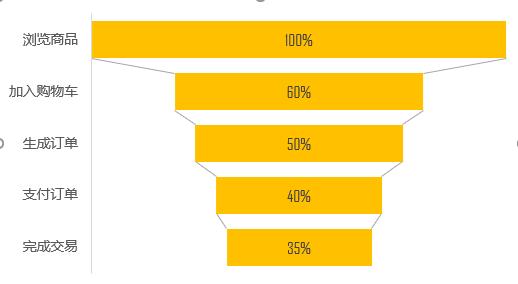

效果图

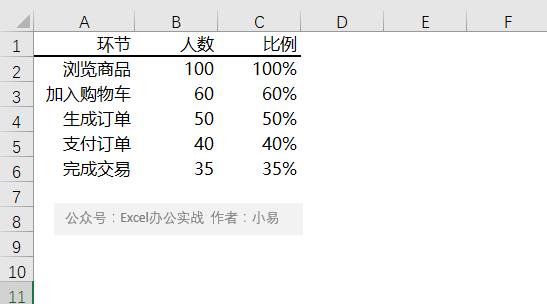

数据源情况：理论上每个环节人数都会过滤掉一些！这样非常适合漏斗图来制作！

图表教程

01 | 构建作图数据

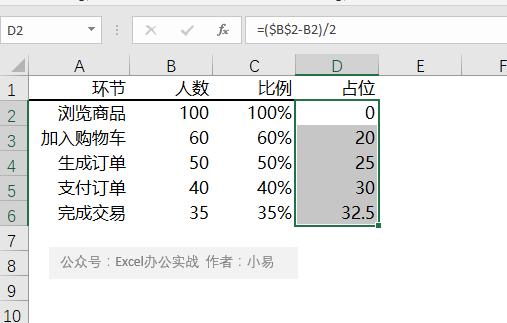

占位公式：=($B$2-B2)/2

漏斗图本质是堆积条形图,下一个系列等于上一个系列 差额的一半占位所得

为什么是一半？每个系列都处于中间，说明两边都各有差异的一半占位，但是右边不是必要的！

02 | 插入图表

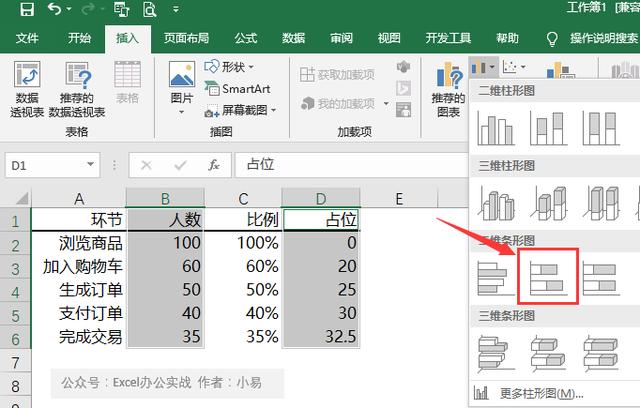

选择 人数和占位 两列数据，点击 【插入】-> 【堆积条形图】

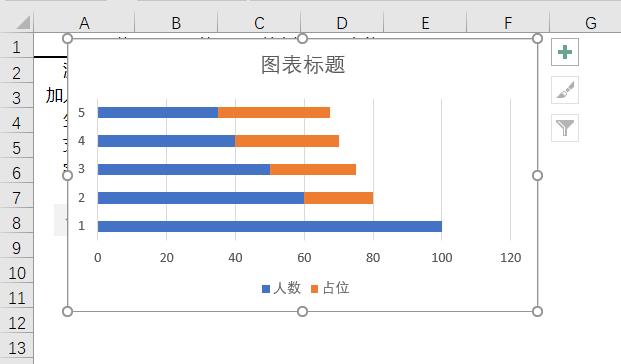

成功插入

03 | 图表优化设置

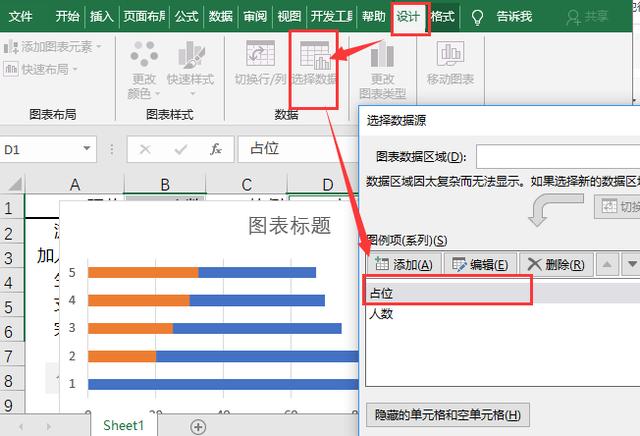

调整系列顺序点击 【设计】-> 【选择数据】 -> 将占位系列调到最上端，这样占位系列处在图表的左侧，才符合我们的要求，系列从往右对应系列中的从上往下！

调整顺序，漏斗图雏形初现

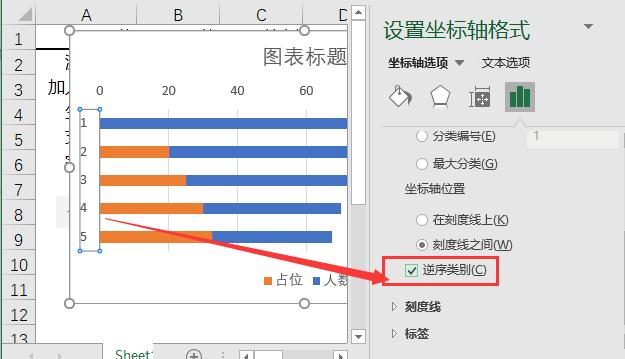

右击【Y坐标轴】，选择 【设置坐标轴格式】-> 【逆序类别】
做条形图基本此步必不可少，默认条形图顺序是和数据源相反的，从下往上，想要和数据源顺序一致，就需要逆序类别，这样顺序即可一致

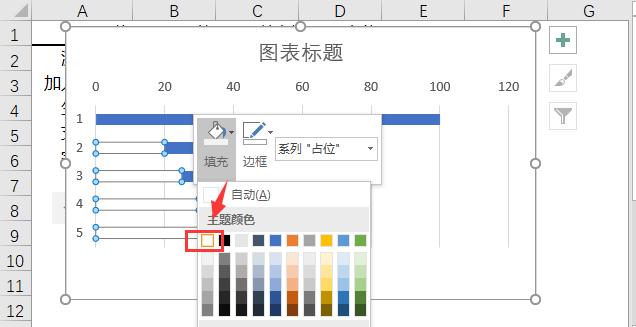

占位系列格式设置右击占位系列，填充颜色设置为白色或者无色填充

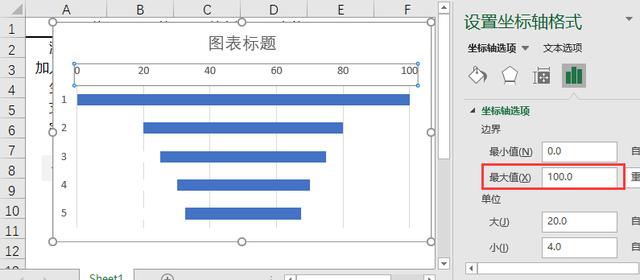

X坐标轴设置X轴的最大值设置为数据源中的最大值，可以更直观的显示漏斗图的对称性

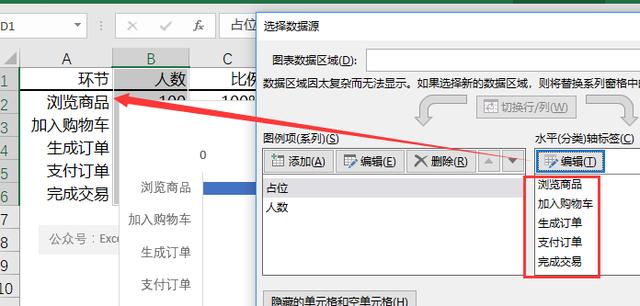

重新设置Y轴标签前面我们没有选择环节系列，所以我们需要重新选择一下Y轴标签
点击 【编辑】-> 选择A2:A6区域作为标签文本

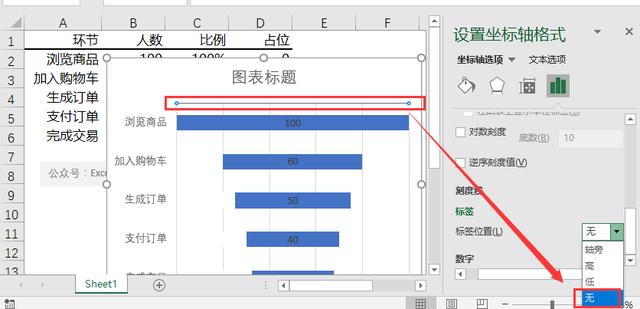

X轴表标签设置选择X轴右击设置坐标轴格式，标签设置【无】

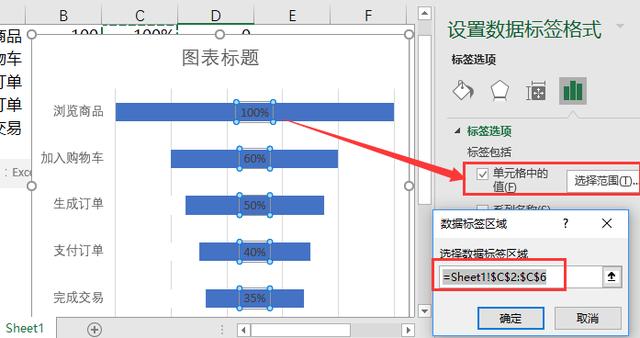

标签设置右击-【添加数据标签】，点击标签 【设置标签格式】，【单元格中的值】选择百分比C2：C6

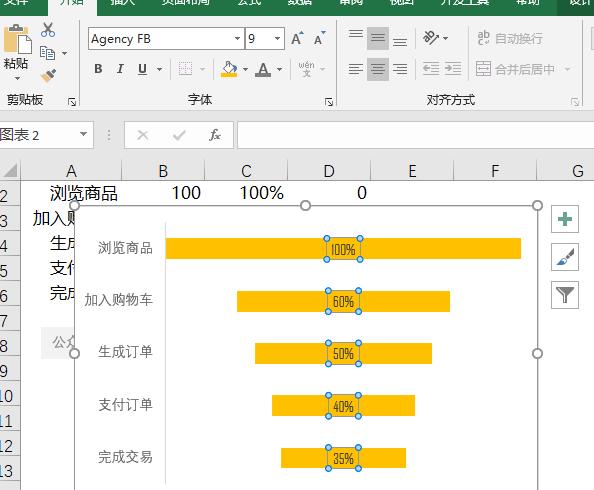

标签等格式调整数值标签，字体可以考虑 Agency FB,其他颜色设置一下即可基本已经OK！

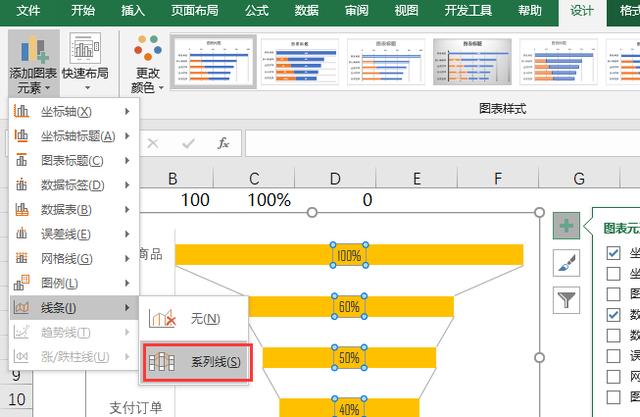

添加系列线，完成【设计】- 【添加图表元素】- 【线条】 - 【系列线】
这样看上去有一个过渡效果！完美收工！

完成收工！
